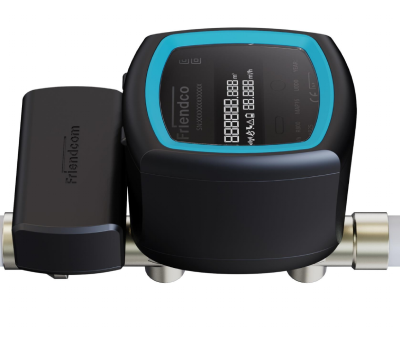

友讯达通用型型超声波水表整体解决方案，涵盖DN15-DN40,带阀门，量程比可达R800，IP68防护，防冲击与干扰。支持多种无线通信，集监测、计量、警报于一体，适用于多领域。
从流道、计量模组、主控电路、通讯模组及所有结构件均自主研发完成，可根据客户需求自由选配及全面的整机代工服务。
产品概述
产品特点
超声波测量，无机械部件
长期测量具有高稳定性与高精度
支持NFC与红外通信，便于现场维护
计量与通信采用独立电源
支持WMBUS与LoRaWan双模或NB-loT
超低功耗
产品参数
| 规格 | 参数 | |||||
|---|---|---|---|---|---|---|
| 公称直径(mm) | DN15 | DN20 | DN25 | DN32 | DN40 | |
| 常用流量(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| 过载流量(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| 瞬时流量(dm³/h) | 10 | 16 | 25.2 | 40 | 64 | |
| 最小流量(dm³/h) | 6.25 | 10 | 15.75 | 25 | 40 | |
| 启动流量(dm³/h) | 2 | 2 | 2 | 4 | 4 | |
| 测量范围 | R400/R500/R630/R800 | |||||
| 量程 | 1.6 | |||||
| 温度等级 (EN 和 OIML) | T30/T50 | |||||
| 灵敏度等级 | U0/D0 | |||||
| 计数范围(m³) | 999999 | |||||
| 实际刻度间隔(m³) | 0.001 | |||||
最大允许误差范围 (Q2 ≤ Q ≤ Q4) | ± 2%冷水 T ≤ 30°C ± 3% 水温 T > 30°C | |||||
最大允许误差范围 (Q1 ≤ Q < Q2) | ± 5% | |||||
| 材质 | 黄铜/不锈钢 | |||||
| 电池 | 2x 3.6V直流锂电池 | |||||
| 射频 | 868 MHz 功率最高 25 mW E.R.P. 434 MHz 功率最高 10 mW E.R.P. | |||||
| 最大压力(bar) | (EN) | MAP16 | ||||
| (OIML) | 0.3 to 16 | |||||
| Q3流量下的压损(bar) | (EN) | 0.4 | ||||
| (OIML) | 0.25 | |||||
| 安装方向 | H, V, H/V | |||||
| 回流 | 设计支持回流测量 | |||||
| 相对湿度 | ≤ 100 | |||||
| 防护等级 | IP68 | |||||
| 水表长度(mm) | 110 | 130 | 260 | 300 | ||
